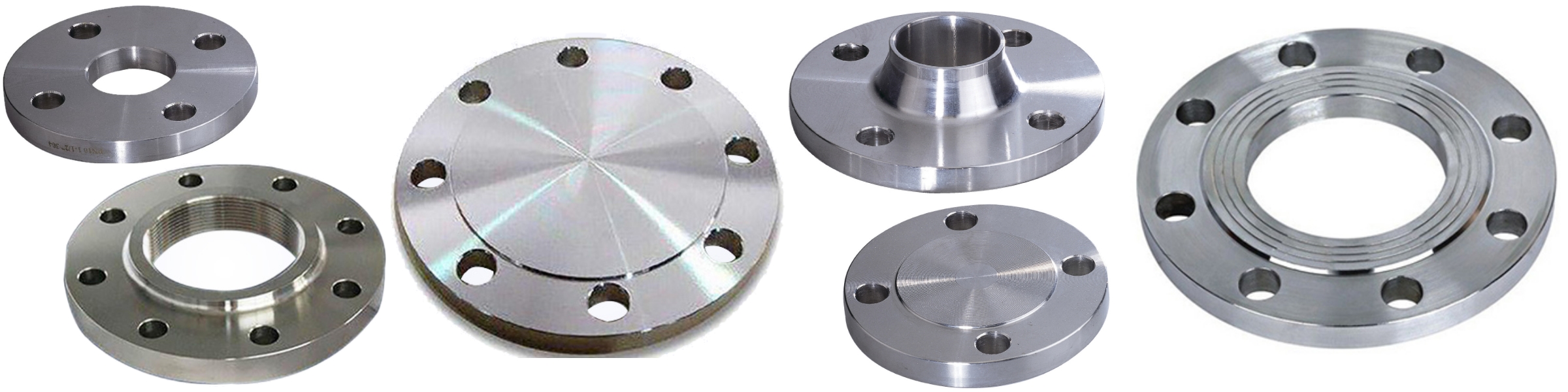

不銹鋼法蘭規格
304 & 316. MADE BY PRECISION CASTING OR LOST WAX OF INVESTMENT CASTING
　
法蘭規格表 :
Flange Data Table:
Uni t: mm
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

15mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

1/2"

 5K 80 22.2 4 M10 12 60 40 2 9
　 10K 95 22.2 4 M12 15 70 45 2 12
　 16K 95 22.2 4 M12 15 70 45 2 12
　 20K 95 22.2 4 M12 15 70 45 2 14
　 150LBS 89 22.2 4 M12 15 60 35 2 11
　 300LBS 95 22.2 4 M16 18 67 35 2 13
　 NP 6 80 22.2 4 M10 12 55 40 2 12
　 NP10 95 22.2 4 M10 12 65 45 2 14
　 NP16 95 22.2 4 M12 15 65 45 2 14
　 NP25 95 22.2 4 M12 15 65 45 2 16
　 NP40 95 22.2 4 M12 15 65 45 2 16
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

20mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

3/4"

 5K 85 27.7 4 M10 12 65 45 2 10
　 10K 100 27.7 4 M12 15 75 58 2 14
　 16K 100 27.7 4 M12 15 75 58 2 14
　 20K 100 27.7 4 M12 15 75 58 2 16
　 150LBS 98 27.7 4 M12 15 70 43 2 14
　 300LBS 117 27.7 4 M16 18 83 43 2 16
　 NP 6 90 27.7 4 M10 12 65 50 2 14
　 NP10 105 27.7 4 M12 15 75 58 2 16
　 NP16 105 27.7 4 M12 15 75 58 2 16
　 NP25 105 27.7 4 M12 15 75 58 2 18
　 NP40 105 27.7 4 M12 15 75 58 2 18
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

25mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

1"

 5K 95 34.5 4 M10 12 75 60 2 10
　 10K 125 34.5 4 M16 19 90 68 2 14
　 16K 125 34.5 4 M16 19 90 68 2 14
　 20K 125 34.5 4 M16 19 90 68 2 16
　 150LBS 108 34.5 4 M12 15 79 51 1.5 14
　 300LBS 124 34.5 4 M16 18 89 51 1.5 17
　 NP 6 100 34.5 4 M10 12 75 60 2 14
　 NP10 115 34.5 4 M12 14 85 68 2 16
　 NP16 115 34.5 4 M12 14 85 68 2 16
　 NP25 115 34.5 4 M12 14 85 68 2 16
　 NP40 115 34.5 4 M12 14 85 68 2 18
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

32mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

1-1/4"

 5K 115 43.2 4 M12 15 90 72 2 12
　 10K 135 43.2 4 M16 19 100 78 2 16
　 16K 135 43.2 4 M16 19 100 78 2 16
　 20K 135 43.2 4 M16 19 100 78 2 16
　 150LBS 117 43.2 4 M12 15 89 64 1.5 16
　 300LBS 133 43.2 4 M16 18 98 64 1.5 19
　 NP 6 120 43.2 4 M12 14 90 70 2 16
　 NP10 140 43.2 4 M16 18 100 78 2 16
　 NP16 140 43.2 4 M16 18 100 78 2 16
　 NP25 140 43.2 4 M16 18 100 78 2 16
　 NP40 140 43.2 4 M16 18 100 78 2 18
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

40mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

1-1/2"

 5K 120 49.1 4 M12 15 95 75 2 12
　 10K 140 49.1 4 M16 19 105 83 2 16
　 16K 140 49.1 4 M16 19 105 83 2 16
　 20K 140 49.1 4 M16 19 105 83 2 18
　 150LBS 127 49.1 4 M12 15 98 73 1.5 17
　 300LBS 156 49.1 4 M16 18 114 73 1.5 21
　 NP 6 130 49.1 4 M12 14 100 80 2 16
　 NP10 150 49.1 4 M16 18 110 88 2 16
　 NP16 150 49.1 4 M16 18 110 88 2 16
　 NP25 150 49.1 4 M16 18 110 88 2 18
　 NP40 150 49.1 4 M16 18 110 88 2 18
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

50mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

2"

 5K 130 61.5 4 M12 15 105 88 2 14
　 10K 155 61.5 4 M16 19 120 98 2 16
　 16K 155 61.5 8 M16 19 120 98 2 16
　 20K 155 61.5 8 M16 19 120 98 2 18
　 150LBS 152 61.5 4 M16 18 121 92 2 19
　 300LBS 165 61.5 8 M16 18 127 92 2 22
　 NP 6 140 61.5 4 M12 14 110 90 2 16
　 NP10 165 61.5 4 M16 18 125 102 2 18
　 NP16 165 61.5 4 M16 18 125 102 2 18
　 NP25 165 61.5 4 M16 18 125 102 2 20
　 NP40 165 61.5 4 M16 18 125 102 2 20
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

65mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

2-1/2"

 5K 155 77.1 4 M12 15 130 110 3 14
JIS 10K 175 77.1 8 M16 19 140 116 3 18
　 16K 175 77.1 8 M16 19 140 116 3 18
　 20K 175 77.1 8 M16 19 140 116 3 20
　 150LBS 140 77.1 4 M16 18 140 105 3 22
　 300LBS 149 77.1 8 M20 22 149 105 3 25
　 NP 6 160 77.1 4 M12 14 130 110 3 16
　 NP10 185 77.1 4 M16 18 145 122 3 18
　 NP16 185 77.1 4 M16 18 145 122 3 18
　 NP25 185 77.1 8 M16 18 145 122 3 22
　 NP40 185 77.1 8 M16 18 145 122 3 22
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

80mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

3"

 5K 180 90 4 M16 19 145 122 3 14
　 10K 185 90 8 M16 19 150 126 3 18
　 16K 200 90 8 M20 23 160 138 3 20
　 20K 200 90 8 M20 23 160 160 3 22
　 150LBS 191 90 4 M16 18 152 127 3 23
　 300LBS 210 90 8 M20 22 168 127 3 29
　 NP 6 190 90 4 M16 18 150 128 3 18
　 NP10 200 90 4 M16 18 160 138 3 20
　 NP16 200 90 8 M16 18 160 138 3 20
　 NP25 200 90 8 M16 18 160 138 3 24
　 NP40 200 90 8 M16 18 160 138 3 24
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

100mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

4"

 5K 200 115.4 8 M16 19 165 142 3 16
　 10K 210 115.4 8 M16 19 175 152 3 18
　 16K 225 115.4 8 M20 23 185 160 3 22
　 20K 225 115.4 8 M20 23 185 160 3 24
　 150LBS 229 115.4 8 M16 18 191 157 3 24
　 300LBS 254 115.4 8 M20 22 200 157 3 32
　 NP 6 210 115.4 4 M16 18 170 148 3 18
　 NP10 220 115.4 8 M16 18 180 158 3 20
　 NP16 220 115.4 8 M16 18 180 158 3 20
　 NP25 235 115.4 8 M20 22 190 162 3 24
　 NP40 235 115.4 8 M20 22 190 162 3 24
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

125mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

5"

 5K 235 141.2 8 M16 19 200 176 3 16
　 10K 250 141.2 8 M20 23 210 182 3 20
　 16K 270 141.2 8 M22 25 225 195 3 22
　 20K 270 141.2 8 M22 25 225 195 3 26
　 150LBS 254 141.2 8 M20 22 216 186 3 24
　 300LBS 279 141.2 8 M20 22 235 186 3 35
　 NP 6 240 141.2 8 M16 18 200 178 3 20
　 NP10 250 141.2 8 M16 18 210 188 3 22
　 NP16 250 141.2 8 M16 18 210 188 3 22
　 NP25 270 141.2 8 M24 26 220 188 3 26
　 NP40 270 141.2 8 M24 26 220 188 3 26
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

150mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

6"

 5K 265 166.6 8 M16 19 230 205 3 18
　 10K 280 166.6 8 M20 23 240 210 3 22
　 16K 305 166.6 12 M22 25 260 230 3 24
　 20K 305 166.6 12 M22 25 260 230 3 28
　 150LBS 279 166.6 8 M20 22 241 216 3 25
　 300LBS 318 166.6 12 M20 22 270 216 3 37
　 NP 6 265 166.6 8 M16 18 225 202 3 20
　 NP10 285 166.6 8 M20 22 240 212 3 22
　 NP16 285 166.6 8 M20 22 240 212 3 22
　 NP25 300 166.6 8 M24 26 250 218 3 28
　 NP40 300 166.6 8 M24 26 250 218 3 28
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

200mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

8"

 5K 320 218 8 M20 23 280 250 3 20
　 10K 330 218 12 M20 23 290 260 3 22
　 16K 350 218 12 M22 25 305 273  3 26
　 20K 350 218 12 M22 25 305 273 3 30
　 150LBS 343 218 8 M20 22 298 270 3 29
　 300LBS 381 218 12 M24 26 330 270 3 41
　 NP 6 320 218 8 M16 18 280 258 3 22
　 NP10 340 218 8 M20 22 295 268 3 24
　 NP16 340 218 12 M20 22 295 268 3 24
　 NP25 360 218 12 M24 26 310 278 3 30
　 NP40 375 218 12 M27 30 320 285 3 34
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

250mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

10"

 5K 385 269.5 12 M20 23 345 316 3 22
　 10K 400 269.5 12 M22 25 355 324 3 24
　 16K 430 269.5 12 M24 27 380 345 3 28
　 20K 430 269.5 12 M24 27 380 345 3 34
　 150LBS 406 269.5 12 M22 24 362 324 3 30
　 300LBS 445 269.5 16 M27 30 387 324 3 41
　 NP 6 375 269.5 12 M16 18 335 312 3 24
　 NP10 395 269.5 12 M20 22 350 320 3 26
　 NP16 405 269.5 12 M24 26 355 320 3 26
　 NP25 425 269.5 12 M27 30 370 335 3 32
　 NP40 450 269.5 12 M30 33 385 345 3 38
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

300mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

12"

 5K 430 321 12 M20 23 390 360 4 22
　 10K 445 321 16 M22 25 400 368 4 24
　 16K 480 321 16 M24 27 430 397 4 30
　 20K 480 321 16 M24 27 430 397 4 36
　 150LBS 483 321 12 M22 25 432 381 4 32
　 300LBS 521 321 16 M30 33 451 381 4 51
　 NP 6 440 321 12 M20 22 395 365 4 24
　 NP10 445 321 12 M20 22 400 370 4 26
　 NP16 460 321 12 M24 26 410 378 4 28
　 NP25 485 321 16 M27 30 430 395 4 34
　 NP40 515 321 16 M30 33 450 410 4 42
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

350mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

14"

 5K 480 358.1 12 M22 25 435 405 4 24
　 10K 490 358.1 16 M22 25 445 414 4 26
　 16K 540 358.1 16 M30 33 480 440 4 34
　 20K 540 358.1 16 M30 33 480 440 4 40
　 150LBS 533 358.1 12 M12 15 476 413 4 35
　 300LBS 584 358.1 20 M16 18 514 413 4 54
　 NP 6 490 358.1 12 M20 22 445 415 4 26
　 NP10 505 358.1 16 M20 22 460 430 4 28
　 NP16 520 358.1 16 M24 26 470 438 4 30
　 NP25 555 358.1 16 M30 33 490 450 4 38
　 NP40 580 358.1 16 M33 36 510 465 4 46
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

400mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

16"

 5K 540 409 16 M22 25 495 464 4 24
　 10K 560 409 16 M24 27 510 477 4 28
　 16K 605 409 16 M30 33 540 500 4 38
　 20K 605 409 16 M30 33 540 500 4 46
　 150LBS 597 409 16 M24 27 540 470 4 37
　 300LBS 648 409 20 M33 36 572 470 4 57
　 NP 6 540 409 16 M20 22 495 465 4 28
　 NP10 565 409 16 M24 26 515 482 4 32
　 NP16 580 409 16 M27 30 525 490 4 32
　 NP25 620 409 16 M33 36 550 505 4 40
　 NP40 660 409 16 M36 39 585 535 4 50
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

450mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

18"

 5K 605 460 16 M22 25 555 522 4 24
　 10K 620 460 20 M24 27 565 532 4 30
　 16K 675 460 20 M30 33 605 566 4 40
　 20K 675 460 20 M30 33 605 566 4 48
　 150LBS 635 460 16 M27 30 578 533 4 40
　 300LBS 711 460 24 M33 36 628.5 533 4 60
　 NP 6 595 460 16 M20 22 550 520 4 28
　 NP10 615 460 20 M24 26 565 532 4 32
　 NP16 640 460 20 M27 30 585 550 4 36
　 NP25 -- 　 　 　 　 　 　 　 　
　 NP40 -- 　 　 　 　 　 　 　 　
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

500mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

20"

 5K 655 511 20 M24 27 605 605 4 24
　 10K 675 511 20 M30 33 620 620 4 30
　 16K 730 511 20 M36 39 660 660 4 42
　 20K 730 511 20 M36 39 660 660 4 50
　 150LBS 699 511 20 M30 33 635 584 4 43
　 300LBS 775 511 24 M33 36 686 584 4 64
　 NP 6 645 511 20 M20 22 600 570 4 30
　 NP10 670 511 20 M24 26 620 585 4 36
　 NP16 715 511 20 M30 33 650 610 4 36
　 NP25 730 511 20 M33 36 660 615 4 44
　 NP40 755 511 20 M39 42 670 615 4 52
　
　
Nom. bore Flange Table      Out Dia  In Dia Bolt Holes Diameter of bolts Hole Dia P.C.D. Diameter of raised face    (if yes) Height of raised face   (if yes) Thickness

600mm

 法蘭規格 法蘭外徑 法蘭內徑 螺絲孔數 螺絲 螺絲孔直徑 螺絲孔山打 凸面直徑 (如有) 凸面厚度(如有) 法蘭厚度

24"

 5K 770 613 20 M24 27 715 682 4 26
　 10K 795 613 24 M30 33 730 690 4 32
　 16K 845 613 24 M36 39 770 725 4 45
　 20K 845 613 24 M36 39 770 725 4 54
　 150LBS 813 613 20 M27 30 749 710 4 47
　 300LBS 914 613 24 M39 42 813 765 4 70
　 NP 6 755 613 20 M24 27 705 672 4 32
　 NP10 780 613 20 M27 30 725 690 4 42
　 NP16 840 613 20 M33 36 770 728 4 40
　 NP25 845 613 20 M36 39 770 728 4 66
　 NP40 　 　 　 　 　 　 　 　 　
　
